Decoupe Laser
JA 100
Découpe
Laser
JA 100
Découvrez notre machine de Découpe et Gravure Laser JA-100
La machine de découpe JA100 est une commande numérique qui permet un travail propre, précis, rapide et de grande qualité esthétique.Sans bruit ni copeau, la découpe laser offre une grande flexibilité de production.
La découpe et la gravure de divers matériaux tels que plastiques, acrylique, PMMA, cuir, bois, médium, cartons, tissus, caoutchouc,… est possible jusqu’à des épaisseurs de 18 mm.
Puissance Max
100 Watts
Aire de Travail
1000 x 600 mm
Durée Vie Laser
3000 h
Dimensions
1680x1100x1080mm
Puissance Max
100 Watts
Aire de Travail
1000 x 600 mm
Durée Vie Laser
3000 h
Dimensions
1680x1100x1080mm
JA-100 : Caractéristiques Techniques
- Puissance laser max de 100 Watts (120 effectifs)
- Laser CO2
- Durée de vie du tube laser* de 3000h ou 1 an
- Fournisseur du tube laser RECI
- Refroidissement liquide intégré
- Chemin optique de jeu de 3 miroirs avec lentille
- Réglage du focus automatique (autofocus)
- Pointeur laser rouge de Classe 2
- Course sur l’axe X de 1000 mm
- Course sur l’axe Y de 600 mm
- Hauteur max de la pièce en Z de 320 mm
- Option Axe A rotatif
- Vitesse de déplacement max de 1500 mm/s
- transmission Axe X et Y Moteur Pap + courroiesÂ
- transmission Axe Z Moteur Pap + chaine
- Origines machine par capteurs inductifs
- Précision déplacement sur les axes de 0,01mm
- Résolution maximum de 4500 dpi

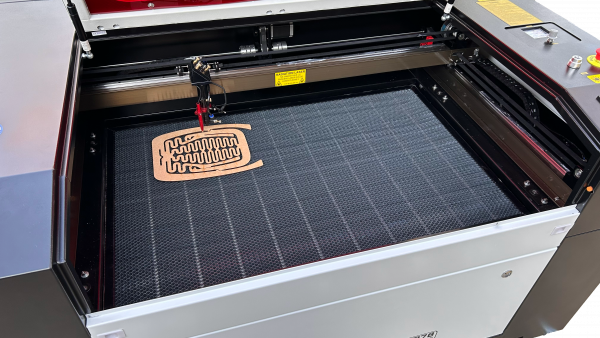

- Supports pièce à découper amovibles Martyr “nid d’abeille” + Lamelles aluminium
- Dimension de la machine de 1680 x 1100 x 1080 mm
- Masse de la machine de 450 kg

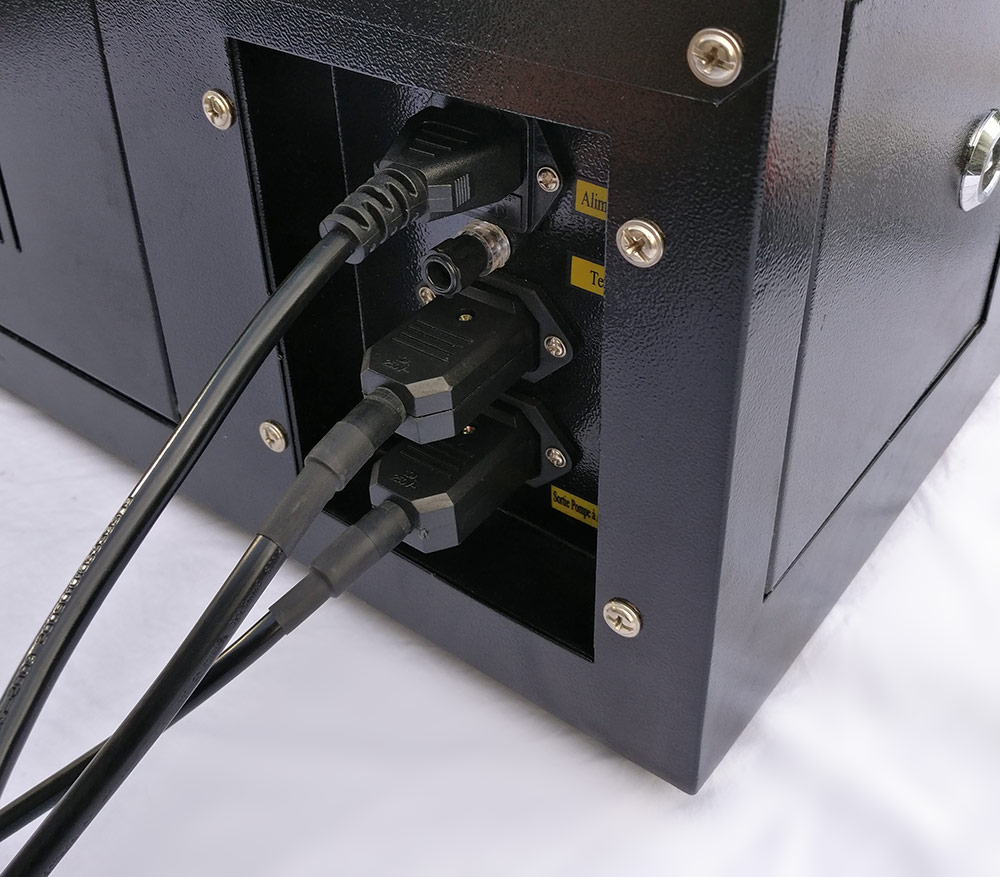

- Port USB connexion à un ordinateur
- Port Réseau RJ45 (Wifi en option) connexion à un réseau
- Port USB Host utilisation avec une clé USB
- Mémoire interne 256 Mo pour un utilisation sans ordinateur

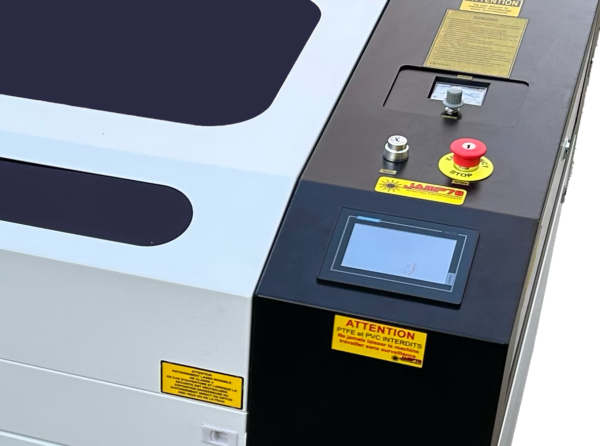

- Afficheur LCD Couleur 7’ tactile
- Variation en temps réel de la puissance laser Potentiomètre et Vumètre
- Verrouillage de la source laser avec interrupteur à cléÂ
- Arrêt d’urgence avec interrupteur à ATU à clé type « 455 »
- Langues Français et Anglais
- Indicateur de Température liquide refroidissement
- Commandes Interrupteurs général, Interrupteur Laser, Interrupteur accessoires
- Capteur avec l’arrêt laser immédiat sur l’ouverture de la machine
- Alarme sonore + coupure alimentation laser pour le liquide de refroidissement
- Arrêt d’urgence avec verrouillage à clé 455
- Verrouillage alimentation laser avec cléÂ
- Verrouillage des ouvrants avec serrure à clef unique sur tous les ouvrants
- Signalétiques aux normes européennes en Français
- Extraction des fumées (Filtration particules & charbon en option)
- Protection la lentille et les départs de feu par air pulsé réglable dans la buse de découpe
Conforme aux normes :
2006/42/EC (Machine)
2006/95/EC (Basse tension)
2004/108/EC (Compatibilité Electromagnétique)
Conforme aux directives :
EN ISO 12100:2010, EN11553-1:2008,
EN 60204-1:2006+AC:2010, EN 61000-6-2:2005/AC:2005, EN 61000-6-4:2007/A1:2011, EN 61000-3-2:2006/A1:2009
JA-100 : Caractéristiques Techniques
LASER
- Puissance laser max de 100 Watts (120 effectifs)
- Laser CO2
- Durée de vie du tube laser* de 3000h ou 1 an
- Fournisseur du tube laser RECI
- Refroidissement liquide intégré
- Chemin optique de jeu de 3 miroirs avec lentille
- Réglage du focus automatique (autofocus)
- Pointeur laser rouge de Classe 2
MECANIQUES
- Course sur l’axe X de 1000 mm
- Course sur l’axe Y de 600 mm
- Hauteur max de la pièce en Z de 320 mm
- Option Axe A rotatif
- Vitesse de déplacement max de 1500 mm/s

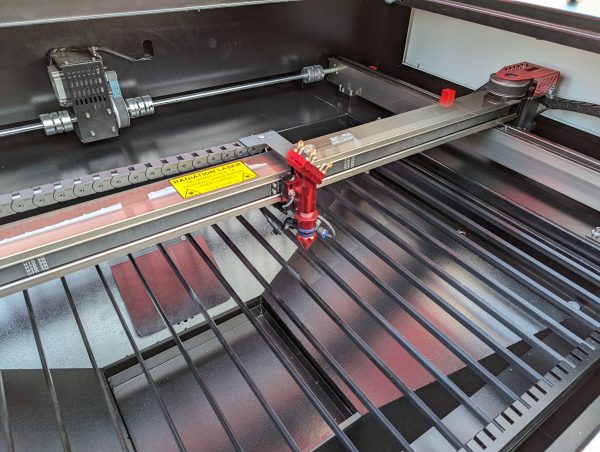

- transmission Axe X et Y Moteur Pap + courroiesÂ
- transmission Axe Z Moteur Pap + chaine
- Origines machine par capteurs inductifs
- Précision déplacement sur les axes de 0,01mm
- Résolution maximum de 4500 dpi
- Supports pièce à découper amovibles Martyr “nid d’abeille” + Lamelles aluminium
- Dimension de la machine de 1680 x 1100 x 1080 mm
- Masse de la machine de 450 kg
INTERFACE - CONNECTIVITÉ
- Port USB connexion à un ordinateur
- Port Réseau RJ45 (Wifi en option) connexion à un réseau
- Port USB Host utilisation avec une clé USB
- Mémoire interne 256 Mo pour un utilisation sans ordinateur
- Afficheur LCD Couleur 7’ tactile
- Variation en temps réel de la puissance laser Potentiomètre et Vumètre
- Verrouillage de la source laser avec interrupteur à cléÂ
- Arrêt d’urgence avec interrupteur à ATU à clé type « 455 »
- Langues Français et Anglais
- Indicateur de Température liquide refroidissement
- Commandes Interrupteurs général, Interrupteur Laser, Interrupteur accessoires
SECURITAIRES
- Capteur avec l’arrêt laser immédiat sur l’ouverture de la machine
- Alarme sonore + coupure alimentation laser pour le liquide de refroidissement
- Arrêt d’urgence avec verrouillage à clé 455
- Verrouillage alimentation laser avec cléÂ
- Verrouillage des ouvrants avec serrure à clef unique sur tous les ouvrants
- Signalétiques aux normes européennes en Français
- Extraction des fumées (Filtration particules & charbon en option)
- Protection la lentille et les départs de feu par air pulsé réglable dans la buse de découpe
Conforme aux normes :
2006/42/EC (Machine)
2006/95/EC (Basse tension)
2004/108/EC (Compatibilité Electromagnétique)
Conforme aux directives :
EN ISO 12100:2010, EN11553-1:2008,
EN 60204-1:2006+AC:2010, EN 61000-6-2:2005/AC:2005, EN 61000-6-4:2007/A1:2011, EN 61000-3-2:2006/A1:2009
Les chiffres sont établis à partir des données recueillies par notre atelier de réparation interne et notre service de pièces de rechange. Ils reflètent exclusivement notre expertise et sont révisés tous les 6 mois.
Nous travaillons uniquement avec des fournisseurs ayant une note minimale de 6,0 pour garantir un service après-vente de qualité. Si la note d’un fournisseur tombe en dessous de 6 lors du recalcul, nos relations commerciales avec lui seront interrompues.
Cette évaluation mesure la capacité du fabricant à fournir une garantie efficace à travers JAMP78.
Matériaux

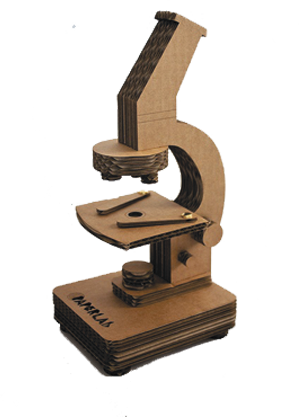

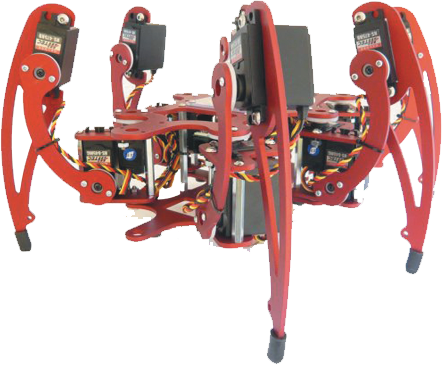

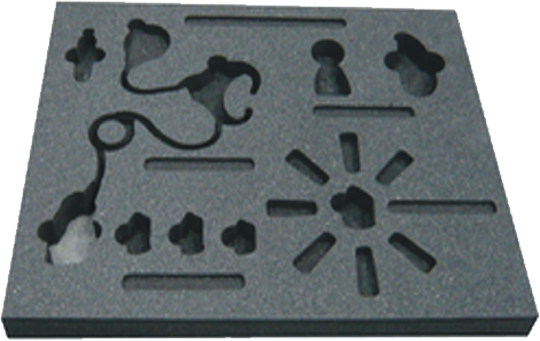

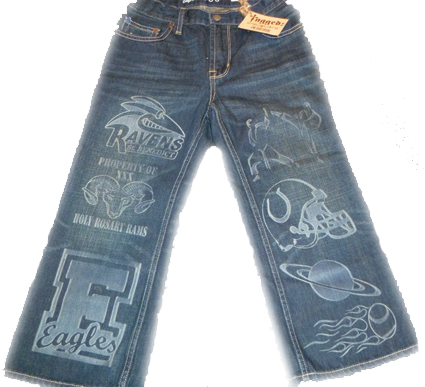

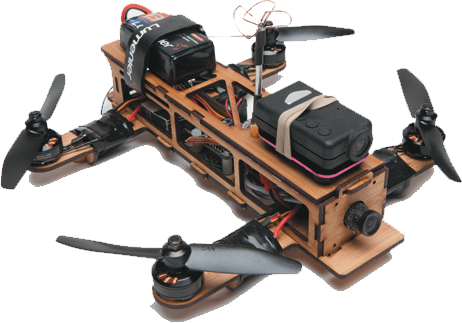

Réalisations
COMPARATIF DES NOS MACHINES LASER ET GRAVURE
JA 100
Puissance :
100 Watts
Aire de Travail :
900 x 600 mm
Durée vie laser :
3000 h / 1 an
Vitesse :
1500 mm/s
Dimensions :
1580 x 1100 x 1080 mm
JA 100E
Puissance :
100 Watts
Aire de Travail :
1100 x 500 mm
Durée vie laser :
3000 h / 1 an
Vitesse :
1500 mm/s
Dimensions :
1580 x 1100 x 1080 mm
JA 130
Puissance :
130 Watts
Aire de Travail :
1200 x 800 mm
Durée vie laser:
10000h continues
Vitesse :
1000 mm/s
Dimensions :
1780 x 1400 x 1080 mm
JA 150
Puissance :
150 Watts
Aire de Travail :
1300 x 900 mm
Durée vie laser :
3000 h / 1 an
Vitesse :
1500 mm/s
Dimensions :
1780 x 1400 x 1080 mm
JA 40
Puissance :
42 Watts
Aire de Travail :
530 x 330 mm
Durée vie laser :
10000 h
Vitesse :
700mm/s
Dimensions :
1040 x 680 x 650 mm
JA 50
Puissance :
58 Watts
Aire de Travail :
530 x 330 mm
Durée vie laser :
10000 h
Vitesse :
800mm/s
Dimensions :
1040 x 680 x 650 mm
JA 60
Puissance :
60 Watts
Aire de Travail :
700 x 400 mm
Durée vie laser :
1500 h / 2ans
Vitesse :
1000 mm/s
Dimensions :
1210 x 810 x 1000 mm
COMPARATIF DES NOS MACHINES LASER ET GRAVURE
JA 100
Puissance :
100 W
Aire de Travail :
900 x 600 mm
Durée vie laser :
3000 h / 1 an
Vitesse :
1500 mm/s
Dimensions :
1580 x 1100 x 1080 mm
JA 100E
Puissance :
100 W
Aire de Travail :
1100 x 500 mm
Durée vie laser :
3000 h / 1 an
Vitesse :
1500 mm/s
Dimensions :
1580 x 1100 x 1080 mm
JA 130
Puissance :
130 W
Aire de Travail :
1200 x 800 mm
Durée vie laser :
10000 h continues
Vitesse :
1000 mm/s
Dimensions :
1780 x 1400 x 1080 mm
JA 150
Puissance :
150 W
Aire de Travail :
1300 x 900 mm
Durée vie laser :
3000 h / 1 an
Vitesse :
1500 mm/s
Dimensions :
1780 x 1400 x 1080 mm
JA 40
Puissance :
42 W
Aire de Travail :
530 x 330 mm
Durée vie laser :
10000 h
Vitesse :
700mm/s
Dimensions :
1040 x 680 x 650 mm
JA 50
Puissance :
58 W
Aire de Travail :
530 x 330 mm
Durée vie laser :
10000 h
Vitesse :
800mm/s
Dimensions :
1040 x 680 x 650 mm
JA 60
Puissance :
60 W
Aire de Travail :
700 x 400 mm
Durée vie laser :
1500 h / 2ans
Vitesse :
1000 mm/s
Dimensions :
1210 x 810 x 1000 mm
